Boolean

Boolean

Befehl
Boolean
Tastenkürzel
Q
Schaltfläche
In der Befehlsleiste button-boolean

Kombinieren, subtrahieren oder schneiden Sie mehrere Objekte in beliebiger Kombination von Solids und Sheets.

Grundlegende Verwendung

Grundlegende Nutzung

  1. Drücken Sie Q, um den Befehl auszuführen.
  2. Wählen Sie das Ziel und das Werkzeug aus.
    • Befehlsdialog
      • Select target bodies:
        • Wenn dieser Button hervorgehoben ist, können Sie den Solid oder Sheet auswählen, der als Boolean-Ziel verwendet werden soll.
        • Um das Ziel zu ändern, klicken Sie erneut auf diesen Button und wählen den Solid oder Sheet.
      • Select tool bodies:
        • Wenn dieser Button hervorgehoben ist, können Sie den Solid oder Sheet auswählen, der als Boolean-Werkzeug verwendet werden soll.
        • Um das Werkzeug zu ändern, klicken Sie erneut auf diesen Button und wählen den Solid oder Sheet.
  3. Stellen Sie die Optionen im Befehlsdialog und bei den Tastenkombinationen ein.
    • Command Dialog
      • Keep Tools: Führt Boolesche Operationen durch, ohne die Werkzeugobjekte zu verändern.
      • Opetation:
        • Union: Verbindet Ziel- und Werkzeugobjekt zu einem gemeinsamen Volumenkörper.
        • Difference: Entfernt das Werkzeugobjekt vom Zielobjekt.
        • Intersect: Erstellt einen Volumenkörper an der Schnittstelle zwischen Ziel- und Werkzeugobjekt.
        • Slice: Erstellt Volumenkörper an den Schnittflächen mit dem Zielobjekt und behält die restlichen Volumen bei.
        • Region: Erstellt Volumenkörper aus geschlossenen Bereichen innerhalb der Sammlung von Körpern (Volumenkörper und Flächen).
        • Für Unterschiede in den Ergebnissen je nach Operation siehe den Abschnitt Normal Boolean Operations.
      • Advanced:
        • Target Material: Bestimmt, wie das Zielobjekt während der Booleschen Operation behandelt wird – entweder als Volumenkörper oder als Fläche. Diese Einstellung beeinflusst, wie das Werkzeugobjekt mit dem Zielobjekt interagiert, insbesondere bei Operationen wie Differenz und Schnittmenge.
          • Default: Verwendet den Standardtyp des Körpers.
          • Empty: Behandelt den Körper als leere Hülle.
          • Inside: Behandelt den Körper als massives Objekt von innen, basierend auf der Normalrichtung des Werkzeugobjekts.
          • Outside: Behandelt den Körper als massives Objekt von außen, basierend auf der Normalrichtung des Werkzeugobjekts.
        • Tool Material: Bestimmt, wie das Werkzeugobjekt während der Booleschen Operation behandelt wird. Es kann als Volumenkörper oder als Fläche interpretiert werden, was beeinflusst, wie es mit dem Zielobjekt interagiert.
          • Default: Verwendet den Standardtyp des Körpers.
          • Empty: Behandelt den Körper als leere Hülle.
          • Inside: Behandelt den Körper als massives Objekt von innen, basierend auf der Normalrichtung des Zielobjekts.
          • Outside: Behandelt den Körper als massives Objekt von außen, basierend auf der Normalrichtung des Zielobjekts.
        • Für Unterschiede in den Ergebnissen je nach Operation siehe den Abschnitt Advanced Boolean Operation Differences.
    • Tastenkombinationen
      • Shift + Q Slice: Wie oben beschrieben.
      • Q Union: Wie oben beschrieben.
      • W Difference: Wie oben beschrieben.
      • Shift + E Intersect: Wie oben beschrieben.
      • T Keep Tool: Wie oben beschrieben.
      • G Move: Bewegen Sie das Werkzeug auf die gleiche Weise wie den Move Befehl.
      • R Rotate: Drehen Sie das Werkzeug auf die gleiche Weise wie den Rotate Befehl.
      • S Scale: Skalieren Sie das Werkzeug auf die gleiche Weise wie den Scale Befehl.
      • X/Y/Z X/Y/Z-axis: Auf X-, Y- oder Z-Achse beschränken.
      • Shift + X/Shift + Y/Shift + Z X, Y, Z plane: Auf die X-, Y- oder Z-Ebene beschränken.
  4. Bestätigen Sie mit OK im Befehlsdialog oder Rechtsklick.

Unterschiede in den Operationsergebnissen

Normal Boolean Operations

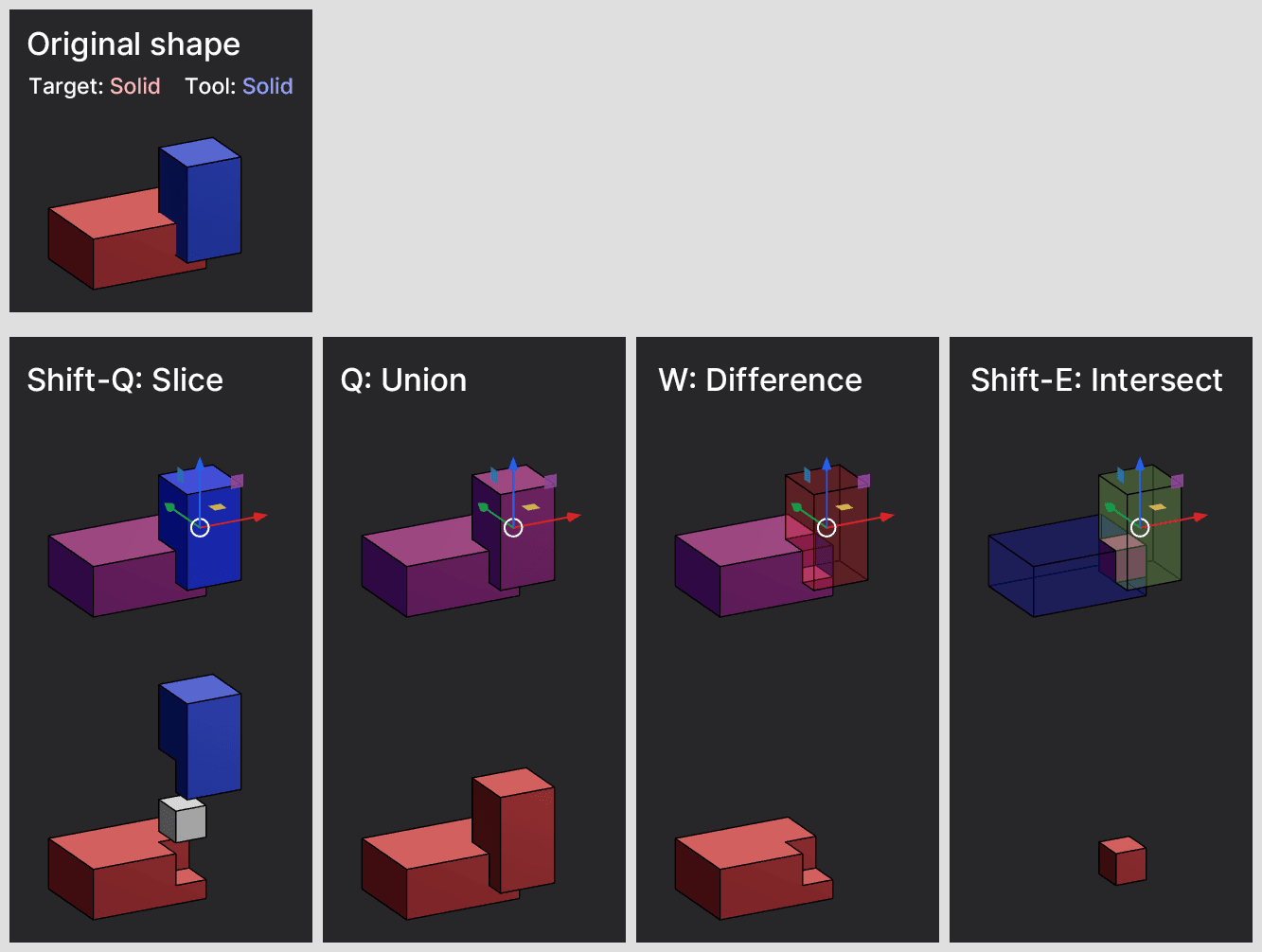

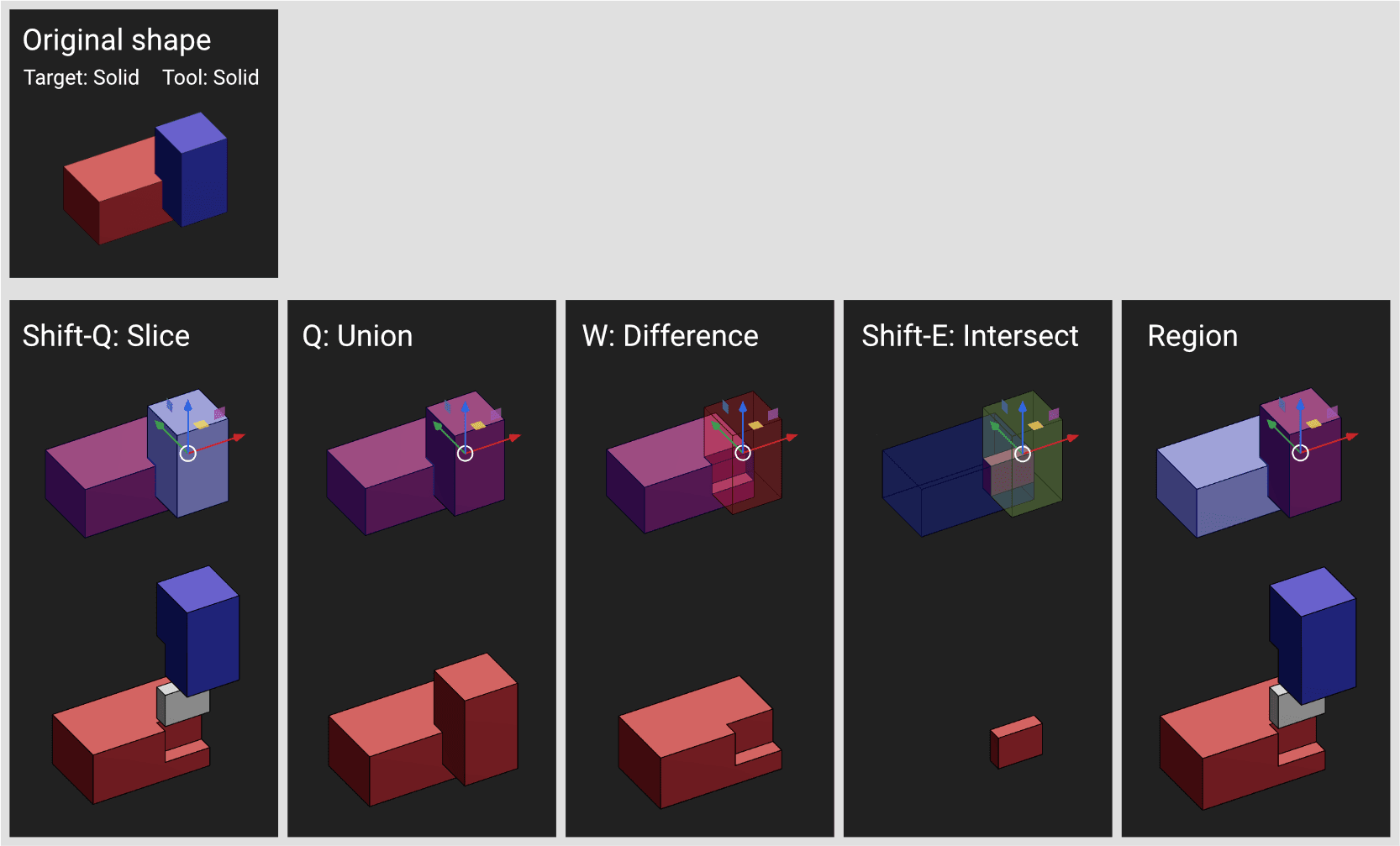

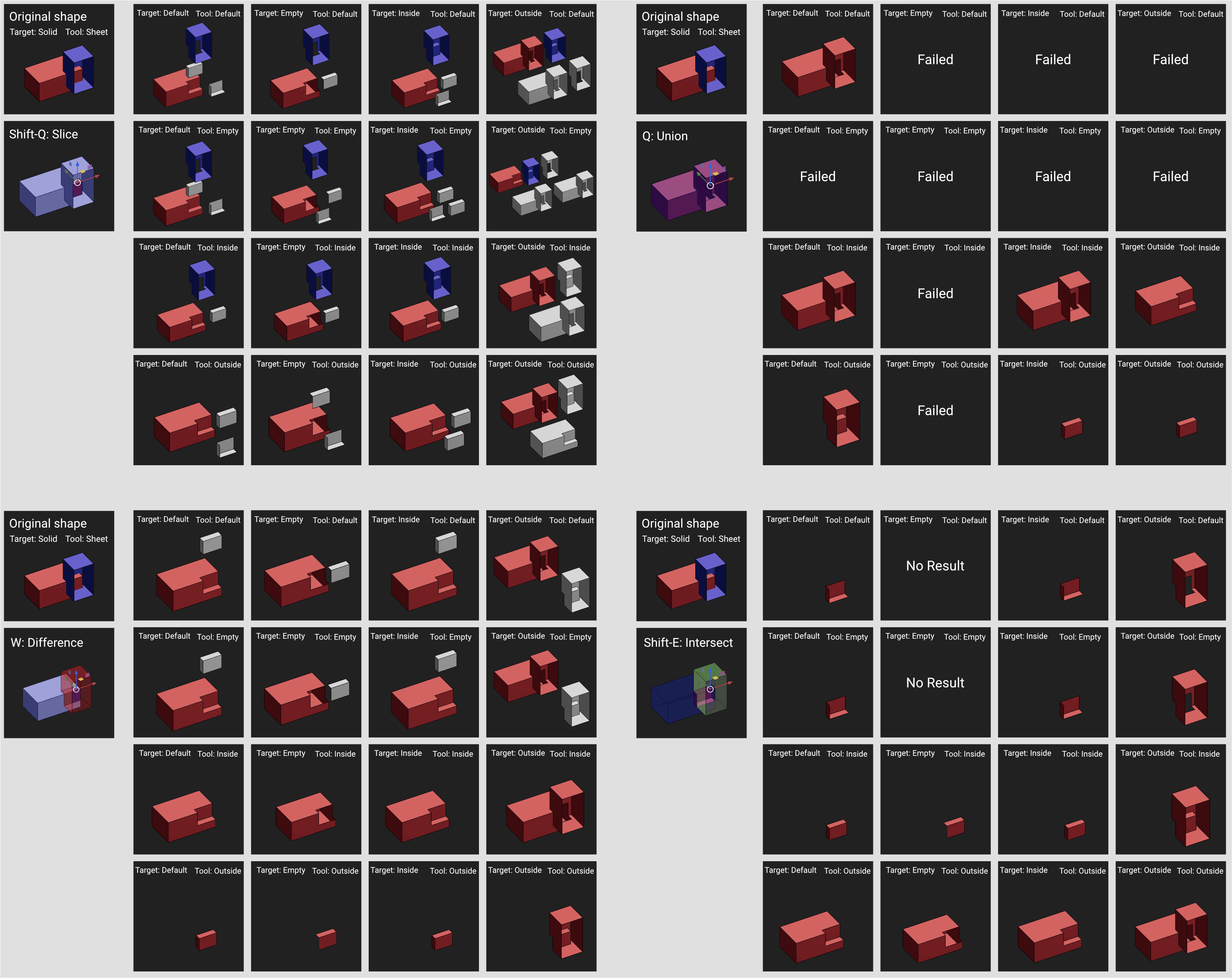

Target: Solid, Tool: Solid

Boolean 1

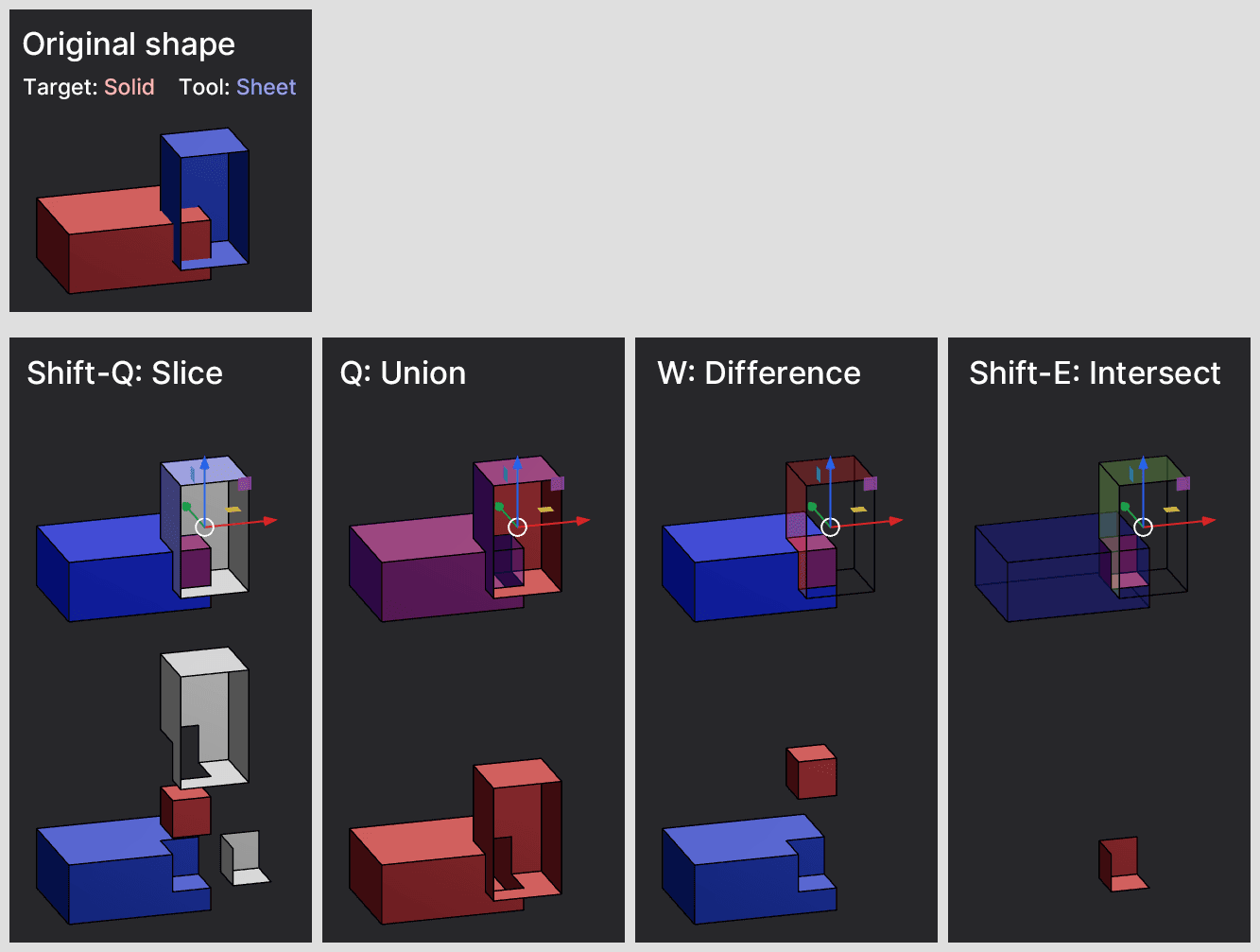

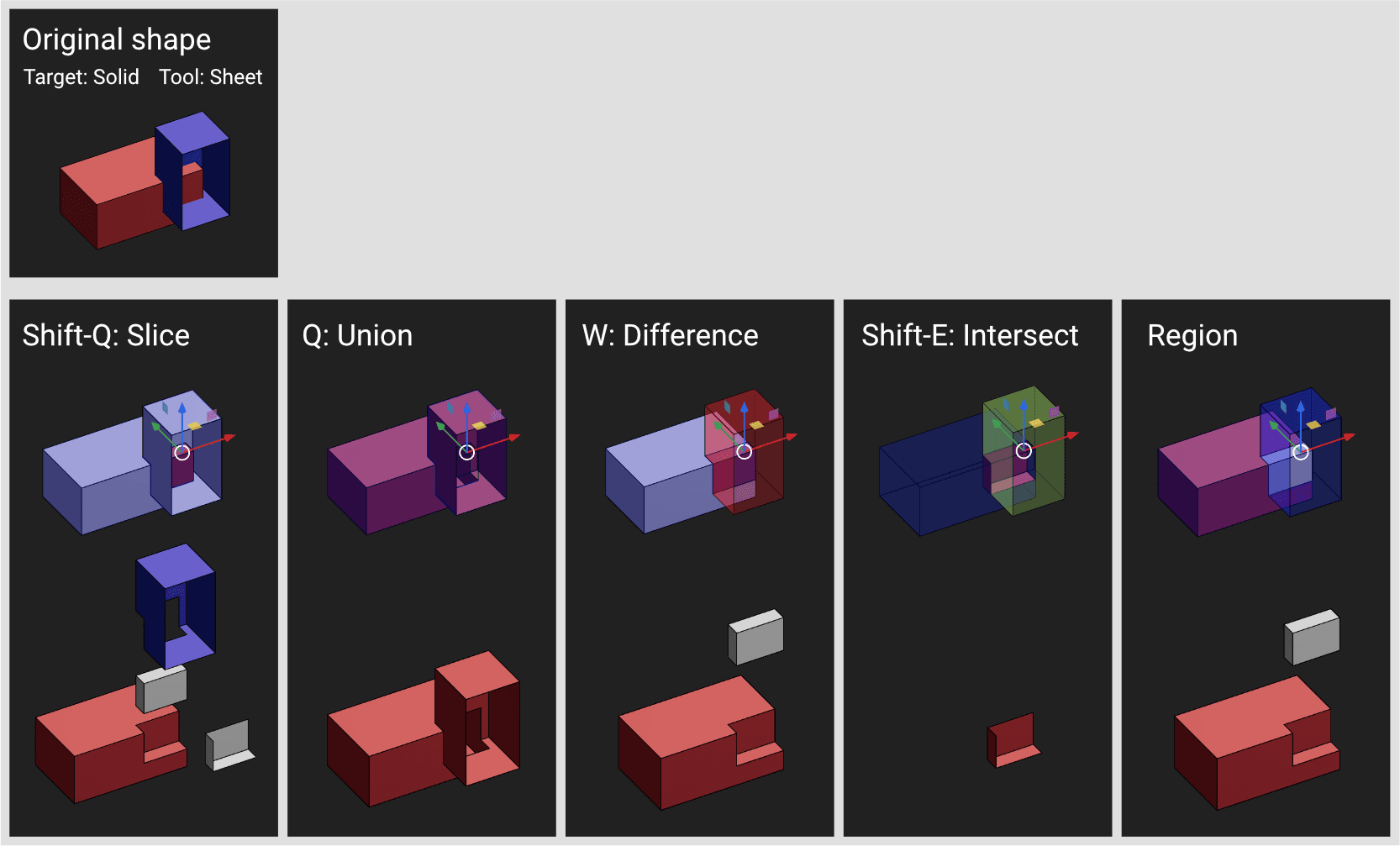

Target: Solid, Tool: Sheet

Boolean 2

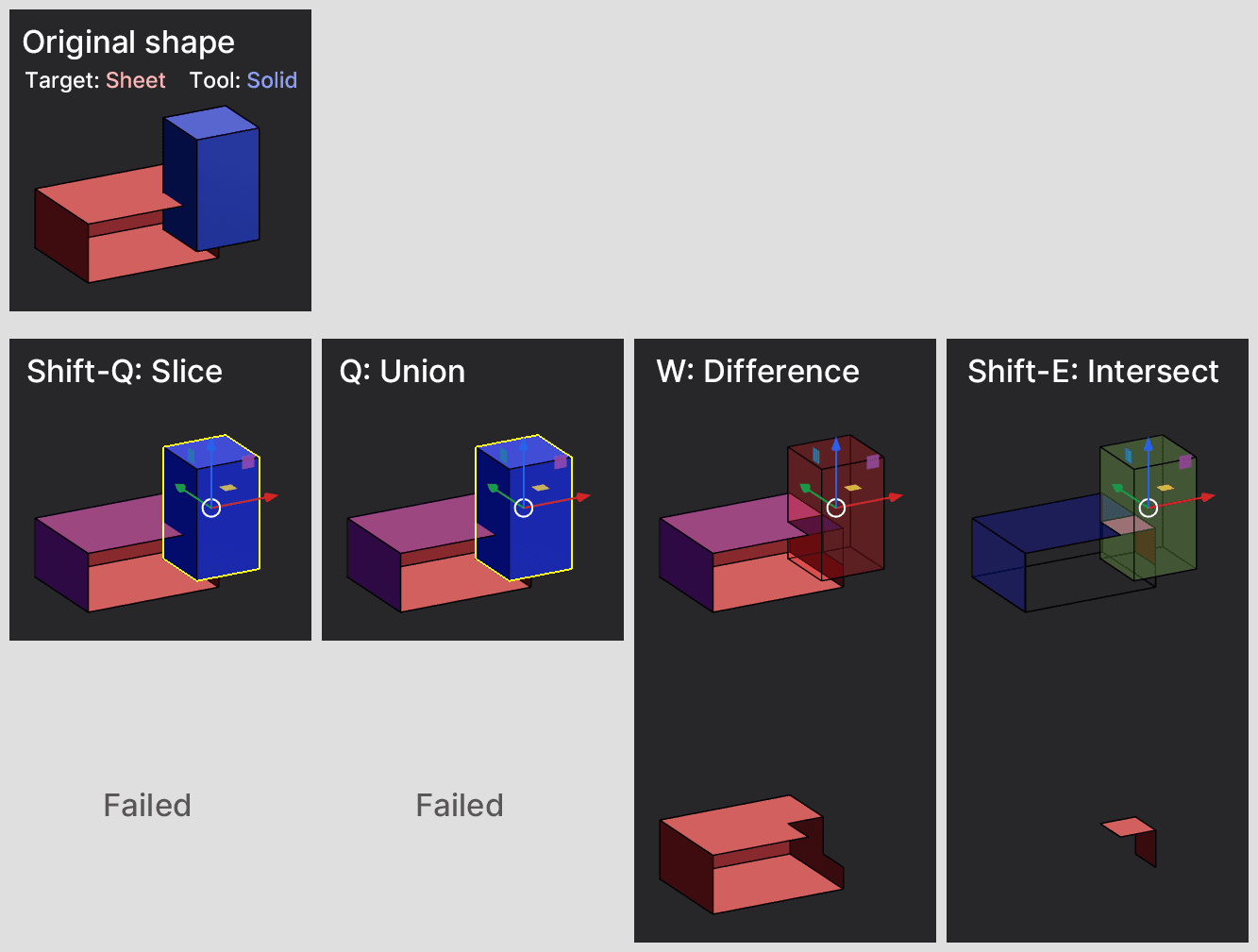

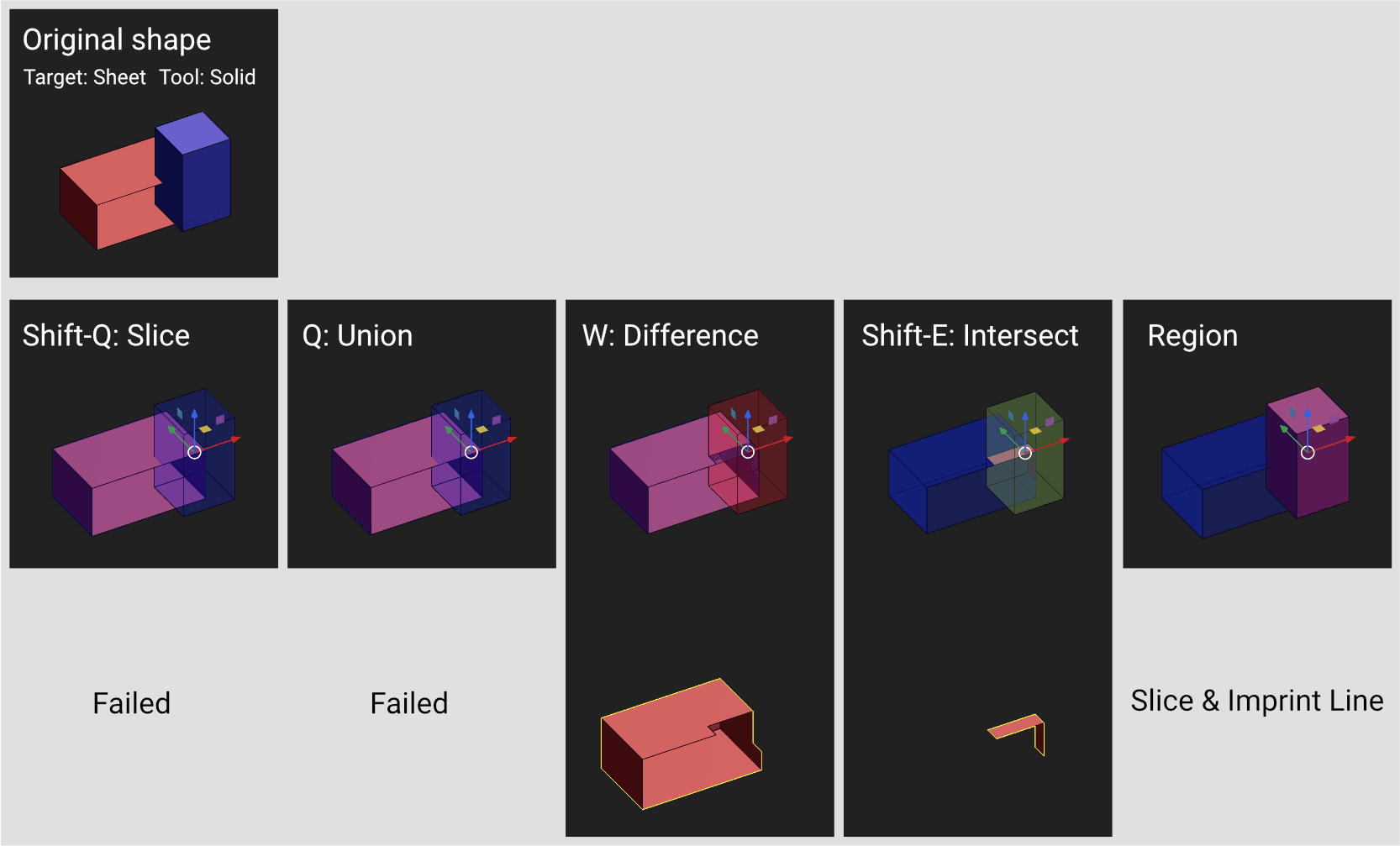

Target: Sheet, Tool: Solid

Boolean 3

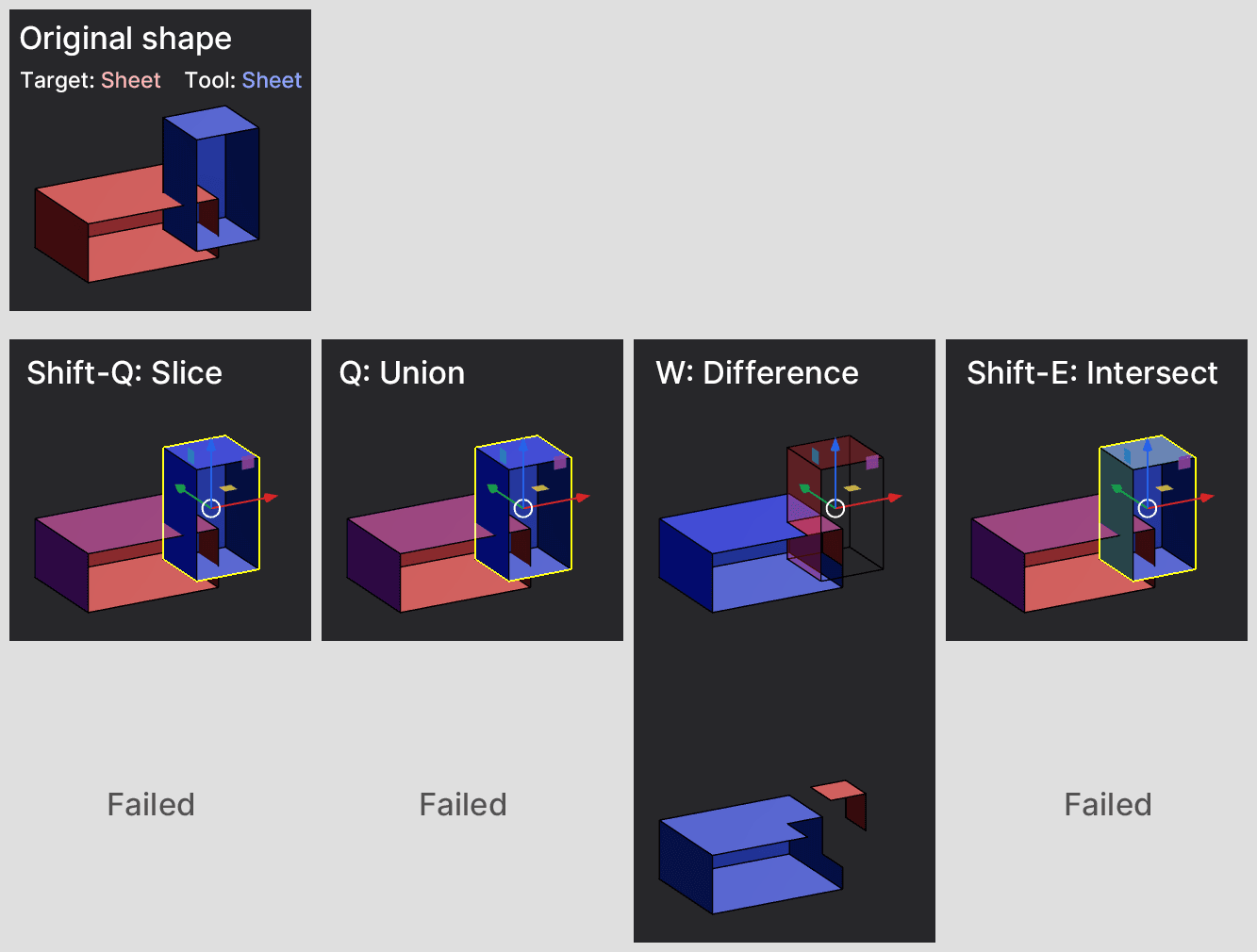

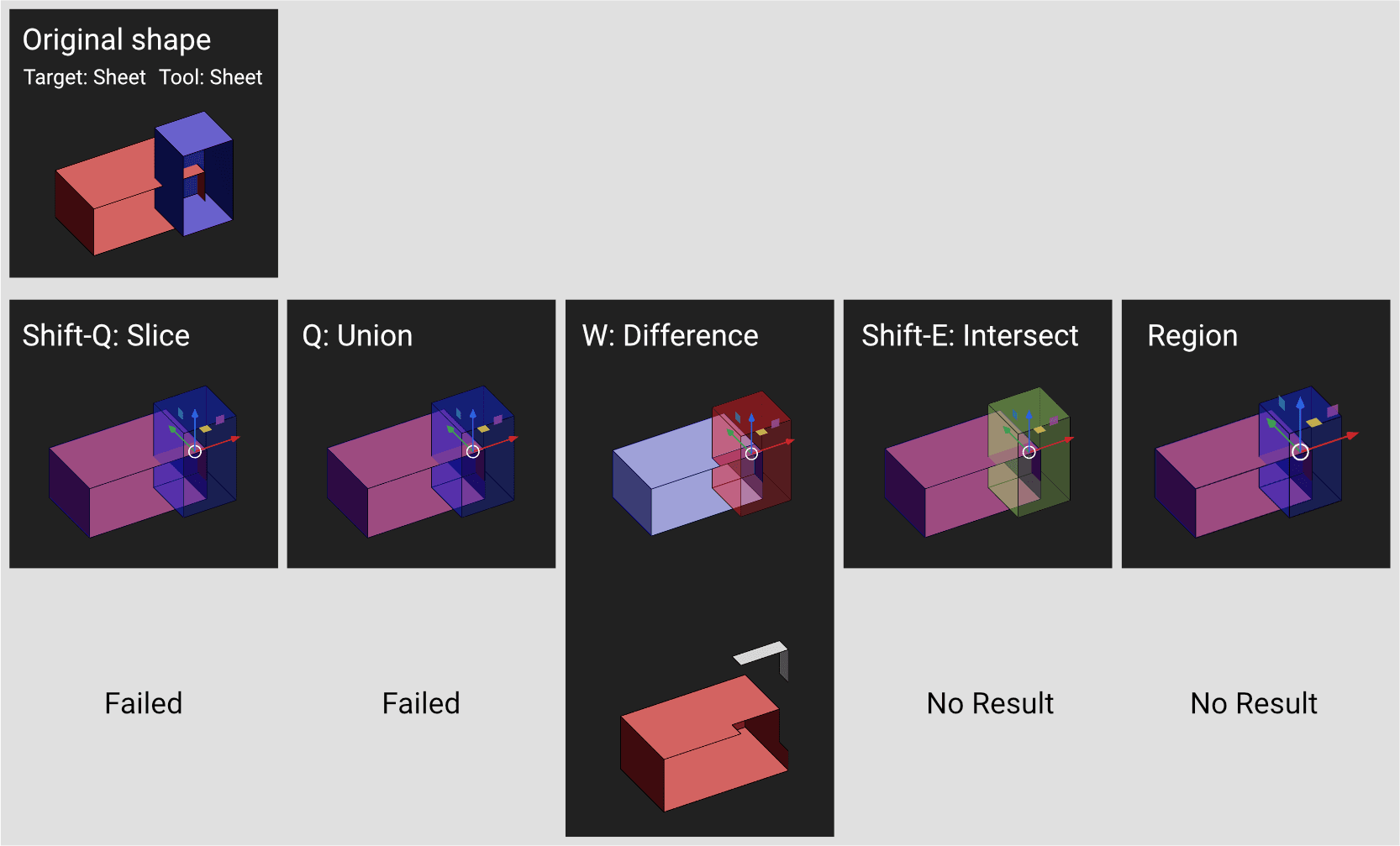

Target: Sheet, Tool: Sheet

Boolean 4

Advanced Boolean Operation Differences

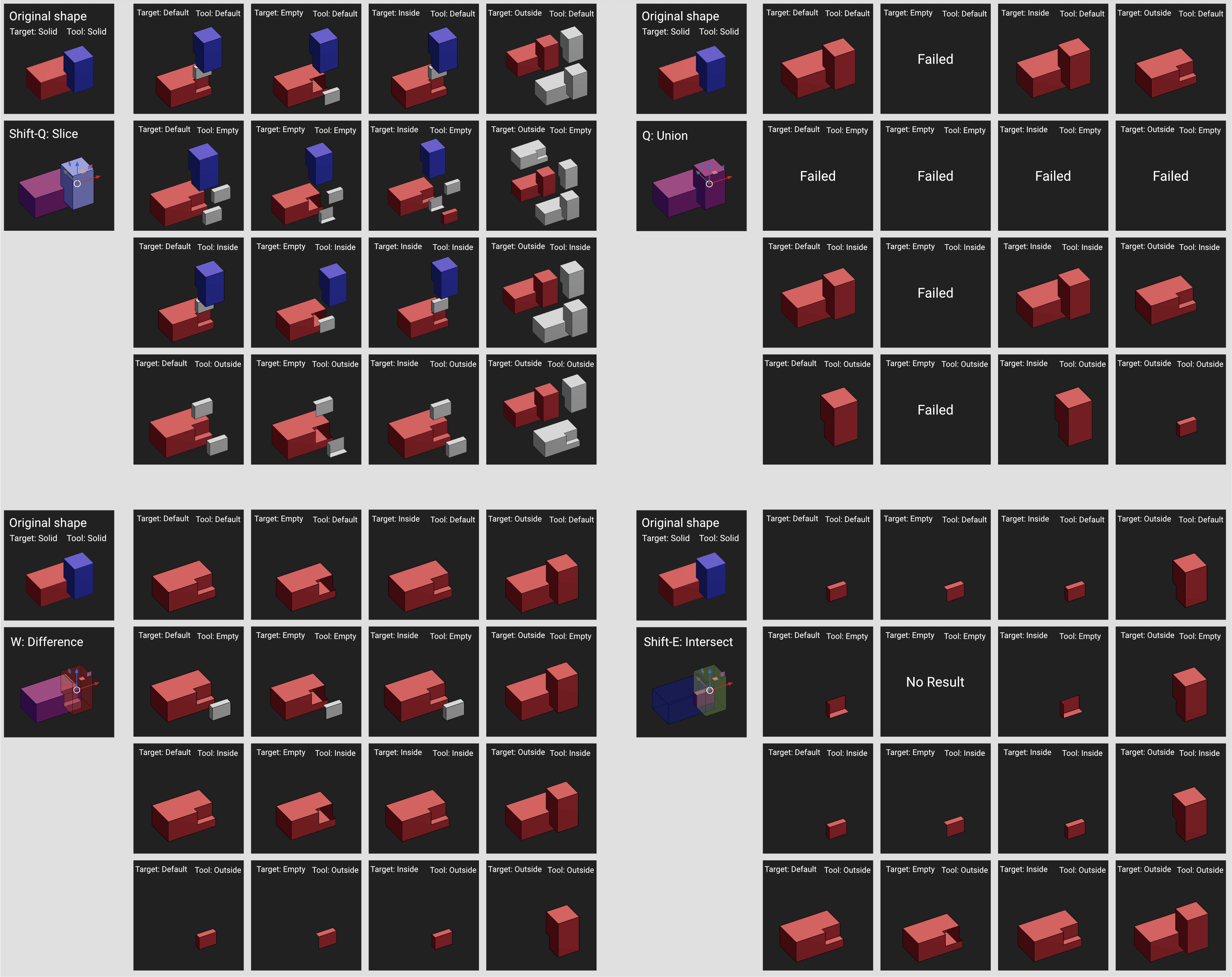

Target: Solid, Tool: Solid

Boolean 1

Hinweis: Ziel: Außen / Werkzeug: Leer – Das Schneiden der Ziel- und Werkzeugobjekte erzeugt drei Ergebnisse: ein kombiniertes Duplikat beider Objekte, ein Blech (Sheet) des Werkzeugs mit entferntem Schnittbereich und ein Volumenkörper (Solid) des Ziels mit entferntem Schnittbereich.

Target: Solid, Tool: Sheet

Boolean 1

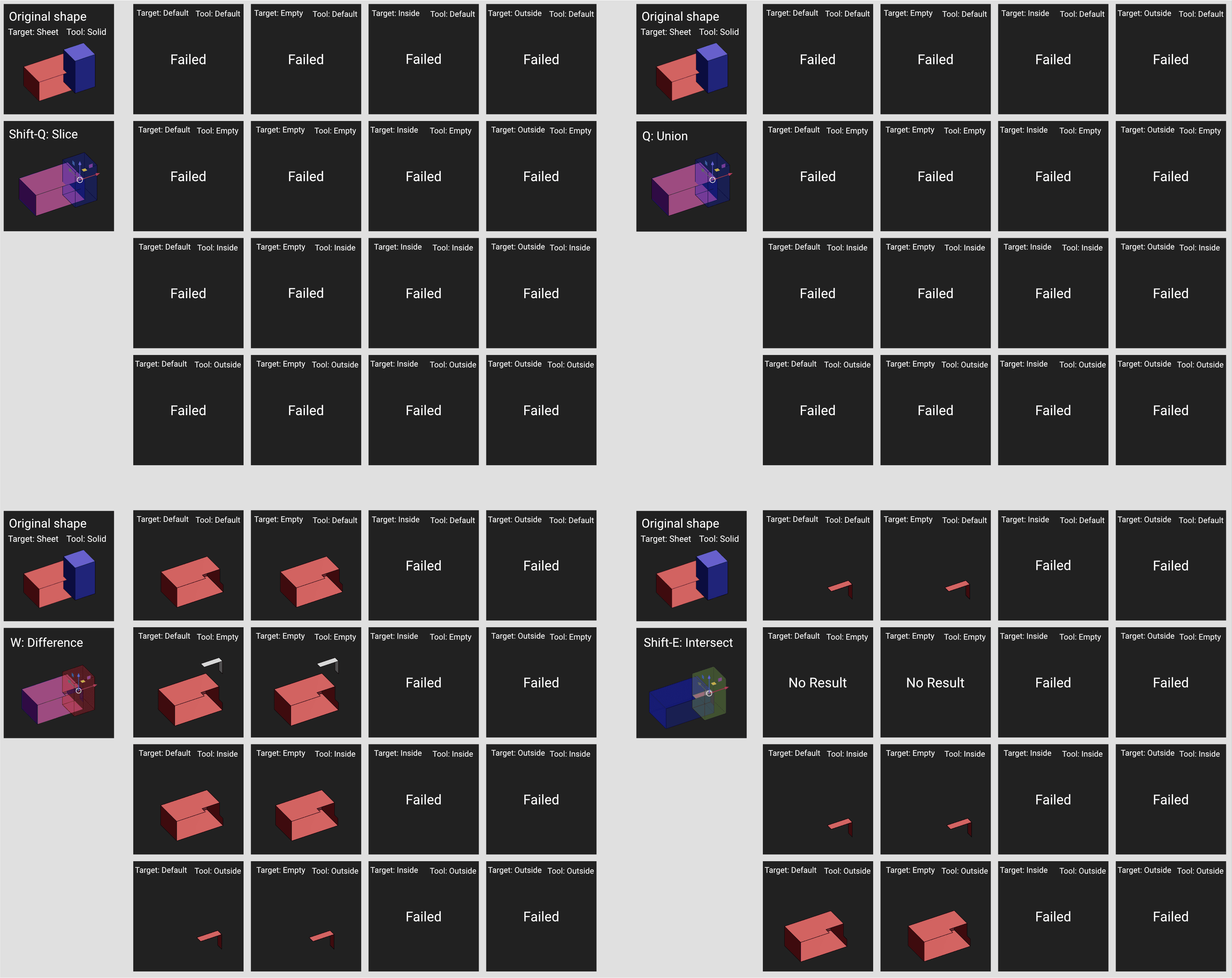

Target: Sheet, Tool: Solid

Boolean 1

Target: Sheet, Tool: Sheet

Boolean 1

Siehe auch
